サイドターントラックダンパ

1. サイドターントラックダンパ 従来のリアダンパーとの比較

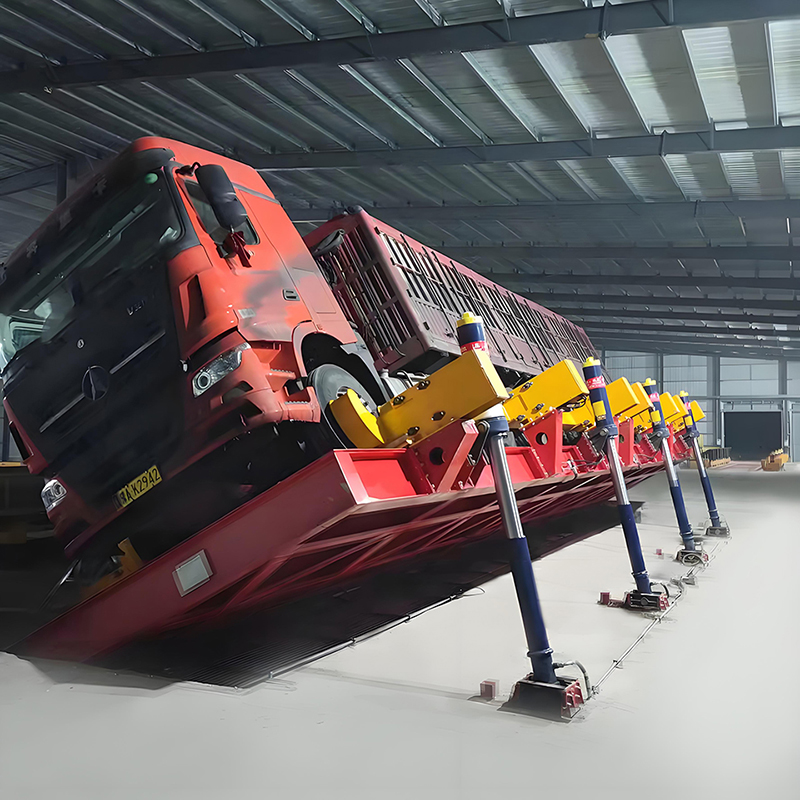

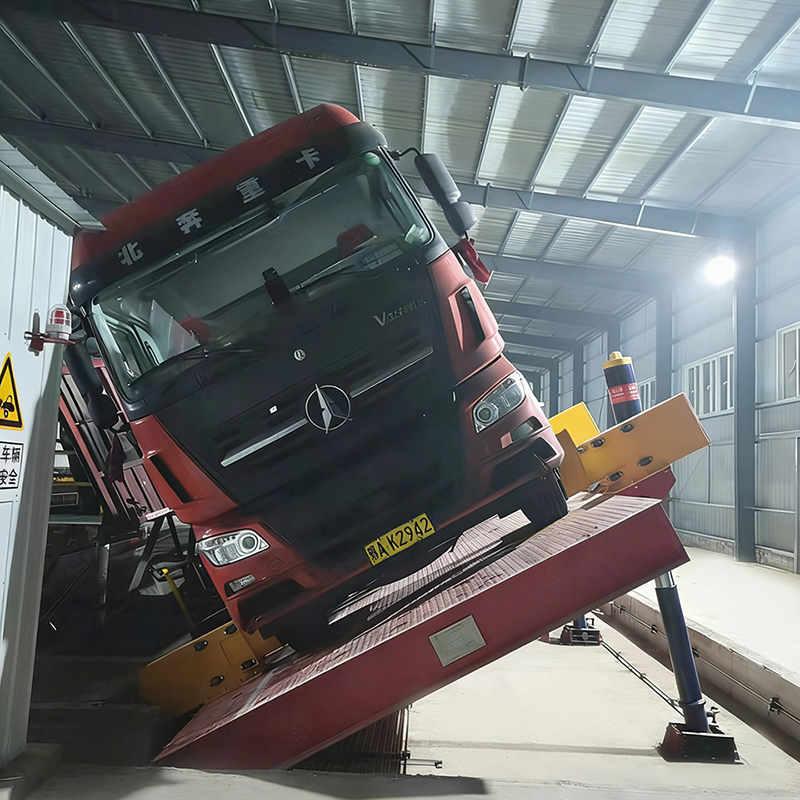

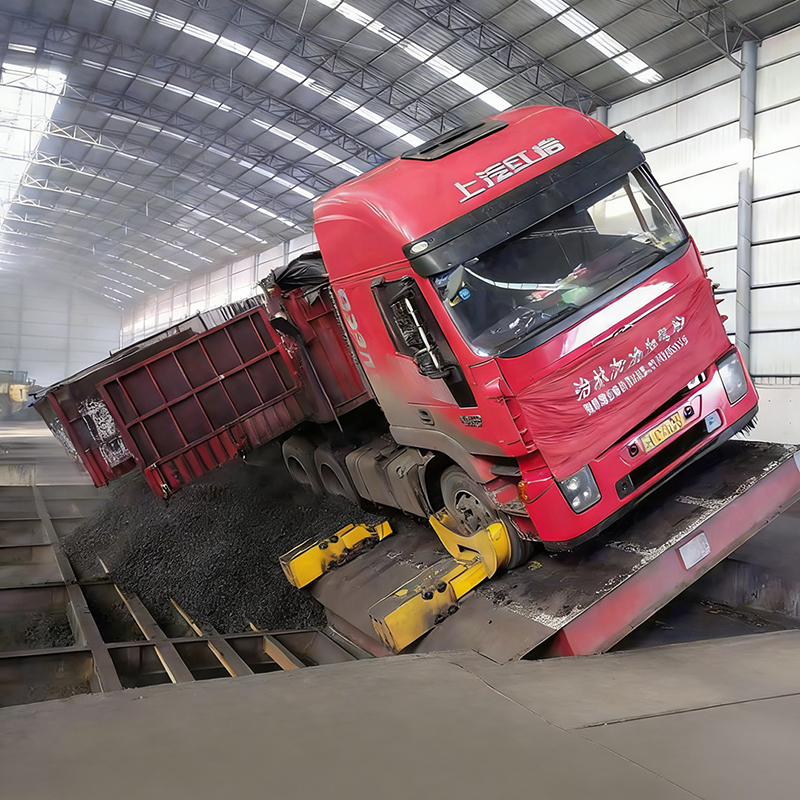

サイドターントラックダンプはサイドダンプとしても知られ、プラットフォームを横に角度を付けて横方向にバルク材料を排出します。 40～55度 。これは、後方に傾斜する従来のリア ダンパーとは対照的で、ユニットの後ろにかなりの長さが必要になります。側面放電構成は、次の点で明確な利点をもたらします。 スペースの利用、材料の流れの制御、運用の柔軟性 特に、レイアウトに制約がある施設や複数の排出ポイントがある施設ではそうです。

2025 年の業界データによると、リア ダンパーからサイド ターン ダンパーに切り替えた施設は、 スペースを 35 ～ 50% 節約 同じ荷降ろし能力の場合。さらに、 物質の流出が約 40 ～ 60% 減少します 放電軌道の制御が向上したためです。

(1) 主な設計の違い

• 吐出方向 – サイドダンパー: 横方向。リアダンパー：ユニット後方の縦方向。
• 施設の設置面積 – サイドダンパー: 幅は必要ですが、長さは最小限に抑えられます。リアダンパー：延長が必要です。
• ホッパーの位置決め – サイドダンパー: ホッパーの横にあります。リアダンパー: プラットフォームの後ろにあるホッパー。
• トラックの操縦性 – サイドダンパー: 直線ドライブスルー。リアダンパー: バックまたは方向転換が必要です。

操作の例: 利用可能な長さが限られているセメント工場をリアダンパーからサイドターンユニットに改造し、荷降ろし能力を向上させました。 1シフトあたり35台のトラックから1シフトあたり58台のトラックに 同じ建物の設置面積を使用しながら。

2. スペースとレイアウト効率の利点

サイドターン ダンパーの最も重要な利点は、リア ダンパーが収容できない狭いスペースでも動作できることです。一般的なリアダンパーの取り付けには次のものが必要です。 長さ25～35メートル ホーム、進入、出口の場合。サイドターンの取り付けに必要なのは、 長さ12～18メートル ただし、吐出側に 6 ～ 8 メートルの追加幅が必要です。

(2) スペース要件の比較 – 横棒グラフ

省スペース化により、サイドターンダンパーの設置が可能になります。 長さに制限のある既存の建物 または、不動産の制約がある屋外の場所でも。一部の施設ではサイドターンユニットの導入に成功しています 既存の積載ベイ内 建物の構造を拡張することなく。

(3) トラックの操縦性比較 – フロー図の可視化

サイドターンダンパーの簡素化された駆動パターンにより、 バック操作と複数回の位置変更の試行 。これにより、トラックのサイクルタイムが次のように短縮されます。 1台あたり20～30秒 バック事故のリスクを大幅に軽減します。

3. 業務効率とマテリアルフローの利点

(4) 荷揚げ効率の推移 – 折れ線グラフ

折れ線グラフは、サイドターン ダンパーへの変換後の一般的な生産性の向上を示しています。施設が共通して達成すること スループットが 60 ～ 70% 向上 オペレーターがよりシンプルな駆動パターンとサイクルタイムの短縮に習熟するにつれて、10 か月以内に作業が可能になります。

(5) 物質流出の比較 - ゲージチャートの視覚化

(6) レーダーの比較 - サイドターンとリア ダンパー

レーダー チャートは、サイド ターン ダンパーが優れていることを強調しています。 スペース効率、資材の封じ込め、トラックの操縦性 。通常、最も大幅な改善は、リア ダンパーを最適に配置できないレイアウトに制約のある施設で見られます。

(7) 比較優位性表

この表は、主なパフォーマンスの違いをまとめたものです。サイドターンダンパーは安定した性能を発揮します スペースの利用効率が向上し、トラックの操作が簡単になり、資材の流出が減少します。 そのため、長さに制限がある施設や複数の排出ポイントがある施設に特に適しています。

4. Jiangsu Zhengding Intelligent Equipment のサイドターン ダンパー ソリューション

江蘇正定智能設備有限公司 は、主にインテリジェント物流機器の研究開発と製造に従事する国家ハイテク企業です。さまざまな業界の顧客に、車やコンテナの自動積み下ろしのための体系的なソリューションを提供できます。

同社はリアダンパー、サイドダンパー、車両積載装置、コンテナフリッパーなどの各種自動積卸し装置を心を込めてユーザーに提供しており、中国では自動車やコンテナの自動積卸し装置が比較的充実している企業の一つである。製品は鉄鋼、化学、セメント、石炭、穀物、石油、食品産業で広く使用されており、日本、ブラジル、エジプト、パキスタン、インド、中東、東南アジア諸国に輸出されています。中でも自動車用自動積み降ろし装置の年間販売量と技術性能は中国トップの地位を占めています。代表的な海外ユーザーには、バドワイザー、ハイネケン、ビューラー グループ、ウィルマー インターナショナル、カーギル、デュポン、ルイス ドレフュス、シャロン ポクパン グループ、サンゴバン グループなどが含まれます。

Zhengdingのサイドターントラックダンプの特徴 薄型プラットフォーム、最適化された油圧システム、モジュール設計 さまざまなトラックサイズと荷降ろし高さに対応します。同社のエンジニアリング チームは、利用可能なスペースと材料の流れの要件に基づいて最適なダンパー構成を決定するための現場評価を提供します。

5. よくある質問

Q1: サイドターン ダンパーは、すべてのタイプのトラックを同様にうまく処理できますか?
A1: サイドターンダンパーはほとんどの場合に対応します。 剛体フレームトラックおよびダンプトレーラー 車両総重量は最大80トン。ただし、固定サイドボードを備えた連接車両では、追加の間隔の考慮が必要になる場合があります。プラットフォームの幅は、特定のトラックの寸法に合わせてカスタマイズできます。通常は次の範囲です。 2.5～3.5メートル .

Q2: サイドターン ダンパーとリア ダンパーの一般的なメンテナンスの違いは何ですか?
A2: サイドターンダンパーは一般的に 可動部品は同等かそれ以下 リアダンパーよりも。油圧シリンダーの配置は似ていますが、サイドターンユニットには多くの場合、 摩耗コンポーネントへのアクセスが容易になる メカニズムがプラットフォームの下ではなくプラットフォームレベルに配置されているためです。通常、年に一度のメンテナンスが必要です 40～60時間 両方のタイプの場合。

Q3: サイドターンダンパーは建物の囲いのない屋外に設置できますか?
A3: はい、サイドターンダンパーは以下のために設計されています。 適切な耐候性を備えた屋外設置 油圧パワーユニットや制御盤向け。プラットフォームと油圧コンポーネントは耐食性コーティングで製造されています。屋外設置には通常、次のものが含まれます。 風速監視と自動シャットダウン機能 悪天候時のオペレーターの安全のために。
