浅い基礎トラック ダンパーとは何か、そしてなぜそれが重要なのか

A 浅基礎トラックダンプ 油圧式車両傾斜プラットフォームであり、その基礎ピットの深さは傾斜構造の全高ではなく、プラットフォーム自体の厚さに制限されています。支持ピットの深さはプラットフォームのフレームと同じだけでよいため、現場での掘削、コンクリートの注入、補強作業がすべて軽減されます。そのため、この設計により、従来の深ピットトラックダンプと比較して土木工事コストが 60 パーセント以上削減されることがメーカーによって報告されています。この記事では、浅基礎のトラック ダンパーの設計がどのように機能するか、そのコストと安全性の利点を裏付けるデータは何か、従来の深坑システムとの比較、およびトラック ダンパー メーカーからこのタイプの機器を調達する際に購入者が何に注意すべきかについて説明します。

浅い基礎トラック ダンパーとは何ですか

トラックダンプカー、と書かれることもある トラックダンパー または車両ダンプ機は、積載されたトラック、トレーラー、またはコンテナを持ち上げたり傾けたりして、バルク材料を重力によってホッパー、ピット、または受け取りステーションに排出できるようにする積み込みおよび積み降ろし装置の一部です。従来のトラックダンパーの設置は、地面の下にティルティングフレーム、油圧シリンダー、カウンターウェイト構造を収容する深い基礎ピットに依存しており、通常、機械装置を設置する前に数メートルの掘削、排水設備、構造コンクリート工事が必要です。

の 浅基礎トラックダンプ 設計は、機器とその周囲の土木工事との間のこの関係を変えます。傾斜フレームを深い穴に沈める代わりに、プラットフォームは浅い基礎の上に設置され、その深さはプラットフォーム構造自体の厚さにのみ対応します。油圧シリンダー、同期システム、支持脚は、持ち上げや転倒の動作がほぼ地上で行われるように設計されており、そのため、この構成は地上または低ピットのトラック ダンパーと呼ばれることがあります。

このアプローチは、鉄鋼、化学、セメント、石炭、穀物、石油、食品加工業界の施設に特に関連しており、トラックやコンテナの荷降ろしステーションは、もともと深いピット掘削、高い地下水面、または地下施設の競合に対応するように設計されていなかった既存のヤードに追加されることがよくあります。

浅いピット設計がどのように土木工事コストを削減するか

以下の表を見る前に、トラック ダンプ プロジェクトにおいて基礎の深さが土木工事コストの最大の要因である理由を理解するのに役立ちます。ピットの深さが 1 メートル増えるごとに、掘削して除去する必要がある土壌の量が増加し、ピットの壁を保持するために必要な構造用コンクリートの量が増加し、ピットを乾燥した状態に保つために必要な脱水および排水システムの複雑さが増します。また、ピットが深くなると、機械設備を設置する前に掘削、支保工、防水、養生をすべて順番に完了する必要があるため、建設スケジュールも延長されます。このため、浅いピット内で動作するように転倒機構を再設計するメーカーは、設備全体の最大のコスト要素を直接ターゲットにしています。下の表は、相対的な土木工事コストの観点から、浅基礎のトラック ダンパーと従来の深坑設計を比較したものです。

の donut chart above sets the conventional deep-pit truck dumper foundation at a baseline of 100 percent of civil engineering cost and shows the shallow foundation truck dumper consuming only a fraction of that baseline. The dark red arc represents the remaining cost share after adopting the shallow pit design, while the light pink arc represents the portion of cost that is eliminated. According to the manufacturer's engineering specifications, the shallow foundation configuration reduces civil construction cost by up to 70 percent, since the excavation depth is limited to the thickness of the platform rather than the full height of the tipping frame. This reduction is driven primarily by the elimination of deep excavation, reduced concrete volume for retaining structures, and a shorter dewatering and curing period before installation can proceed. A smaller pit also reduces the amount of structural steel needed for shoring during construction, which further compounds the savings on the civil works side of the project. For plant operators working with existing yards, a shallower pit reduces the likelihood of encountering buried utilities, cable trenches or high groundwater tables that commonly complicate deep excavation projects. The reduced footprint below grade also shortens the overall installation timeline, since civil contractors can complete the shallow pit and pour the supporting slab in a fraction of the time required for a deep foundation. This time saving is particularly valuable for facilities that need to bring a new truck unloading station into service quickly, such as during a plant expansion or a seasonal harvest period in grain and food processing operations. Because less excavation is required, the amount of spoil that must be trucked off site and disposed of is also reduced, which has a secondary benefit for sites with limited space for temporary soil storage. Taken together, these factors explain why the shallow foundation truck-dumper concept is positioned as a practical alternative for projects where deep pit construction is costly, slow, or constrained by site conditions.

トラックダンパー基礎の掘削深さの比較

基礎の深さは、前のセクションで説明したコストとスケジュールの差異のほとんどを最終的に生み出す物理的な次元であるため、これを直接視覚化すると便利です。従来のトラックダンパでは、ピットは、チルティングフレーム、油圧シリンダストローク、およびカウンターウェイト構造全体を収容するのに十分な深さが必要であり、通常、ピットの底は周囲の地盤よりもかなり下に配置されます。浅い基礎のトラックダンパでは、傾斜機構が主に地上レベル以上で動作するため、ピットの深さはプラットフォーム構造の厚さに制限されます。下の横棒グラフは、この差を相対掘削深さ指数で表したもので、従来設計を基準点とし、浅基礎設計はそれに比例して浅いピットとして示しています。

上図において、濃い赤色の長いバーは従来の深穴トラックダンパの掘削深度指数を100として比較の基準値としています。そのすぐ下の短いバーは浅い基礎のトラック ダンパーを表しており、その掘削深さ指数は同じ相対スケールでおよそ 30 にあり、ピットの深さはプラットフォームの厚さにのみ対応するというメーカーの声明と一致しています。 2 本のバーの間にあるこの視覚的なギャップが、この記事の前半のドーナツ グラフで示したコスト削減の背後にある物理的な理由です。深さが浅くなると、掘削量が減り、コンクリートの量が減り、支保工と脱水に費やす時間が短縮されるためです。また、掘削が浅くなると、作業員が地下の限られたスペースで過ごす時間が減り、注入中にピット壁に必要な一時的なサポートが少なくなるため、建設段階自体のリスクプロファイルも軽減されます。バルク貨物の荷降ろし用のトラック ダンプを評価する現場エンジニアにとって、この深さの比較は、特定の場所で深穴基礎設計が可能か浅い基礎設計が可能かを判断する際に使用される最初の実用的なフィルターとなることがよくあります。高い地下水面、既存の地下配管、または掘削アクセスが制限されている現場では、大規模で費用のかかる現場修復を行わない場合、浅基礎のトラック ダンプが唯一の現実的な選択肢であることがよくあります。逆に、十分なスペースがあり、地下水が少なく、埋設設備の競合がないサイトでは、プラントのレイアウトを考慮した方が好ましい場合には、依然として深坑設計を選択する可能性があります。これは、どちらの構成も、プロジェクトの条件に応じて有効な工学的アプローチであるためです。このチャートで使用されている相対深度指数は、実際のピットの寸法はモデル、容量、サイト固有のエンジニアリングレビューによって異なるため、特定の設置に対する正確な測定ではなく、メーカーが説明するプラットフォームの厚さの原則に基づいた比較例として意図されています。自社の施設用のトラック ダンパーを評価する購入者は、正確な掘削要件を現地の土壌条件に照らして確認できるように、サプライヤーにプロジェクト固有の基礎図面を要求する必要があります。

浅い基礎トラック ダンパーの主要なエンジニアリング機能

浅いピット自体を超えて、いくつかのエンジニアリング機能が連携して、このタイプのトラック ダンプを安全、安定、効率的に日常的に動作させることができます。これらの特性は、初期設置コストだけを考慮するのではなく、トラック ダンパーの購入を長期的なメンテナンスや安全性の考慮事項と比較している工場管理者に特に関係があります。

• 高精度オイルシリンダー同期安定システム : 傾斜プラットフォームの両側が同時に動き続けるため、安全性が向上し、動作中の振動が軽減され、オイルシリンダーへの機械的衝撃が軽減され、シリンダーの耐用年数が延長されます。
• 全自動保持輪固定装置 : トラックの車輪が自動的に固定されるため、オペレーターは埃っぽい荷降ろしエリアに入って手動で車両を固定する必要がなく、簡単、安全、効率的な遠隔操作をサポートします。
• 輸入油圧シリンダーとポンプ : 信頼性が高く、荷重と転倒の繰り返しサイクル下でも長寿命を実現するために、確立された国際ブランドから選択されています。
• 無人制御機能 : トラックの運転手は、サイクルごとに現場に専任の専門オペレーターを必要とせずに、単独で荷降ろし作業を完了できます。
• 浅い基礎の構造設計 : ピットの深さをプラットフォームの厚さに制限します。これは、この記事で前述した土木コスト削減の背後にある中核的な構造的特徴です。

のse features are designed to work together rather than in isolation. For example, the synchronous stability system reduces mechanical stress during each tipping cycle, which in turn supports the long service life claimed for the imported cylinders and pumps, while the automatic retaining wheel device and unmanned control capability reduce the number of operators required to be physically present in the loading zone during each cycle.

トラックダンププラットフォームの立体構造概要

浅い基礎の概念を視覚化しやすくするために、以下の等角図は、トラックのダンパー プラットフォームの主要な構造要素を簡略化した 3 次元ビューで示しています。この図は、正確な工学的寸法を示すのではなく、プラットフォーム、油圧支持脚、ピボット ヒンジ、および浅い基礎スラブが空間内でどのように相互に関連するかを示すことを目的としています。ラベルは、この記事の前半で説明した 4 つの構造ゾーンを指します。トラックまたはコンテナが置かれる傾斜プラットフォーム、持ち上げ力を提供する油圧シリンダーの脚、ランプの基部にあるピボット ヒンジ、および深く掘削されたピットの代わりに使用される浅い基礎スラブです。

上の等角投影図では、濃い赤色の表面は積み下ろしの際にトラックまたはコンテナが置かれるプラットフォームを表しており、油圧シリンダーが伸びるときに作動角を通じて傾くのはこの表面です。プラットフォームの下にある 2 本の垂直支持脚には、製品特性のセクションで説明した輸入油圧シリンダーが収容されており、それらの同期した伸長により、プラットフォームが上昇するときに水平と安定性が維持されます。ランプの基部では、ピボット ヒンジにより、プラットフォームの下端が地面と接触したままになり、上部セクションが上昇します。これは、深い穴がなくても地上での転倒動作を可能にする機械的な詳細です。構造の下にある影付きのスラブは、浅い基礎自体を表しており、その深さは、完全な傾斜機構に対応するために下に伸びるのではなく、プラットフォーム構造の厚さにのみ対応します。これが、この製品カテゴリの背後にある中心的なエンジニアリング原理です。この図は説明を目的として簡略化したものであり、プロジェクト固有の構造図に代わるものではありません。構造図は建設を開始する前に必ずメーカーから入手する必要があります。

パフォーマンスと安全設計の属性

プラント管理者にとって、日々の運転安全性と長期的な信頼性も同様に重要であるため、土木工事コストはトラック ダンプを選択する際の決定事項の一部にすぎません。以下のレーダー チャートは、独立した実験室テストではなくメーカーが表明した設計特性に基づいて、前述の設計特徴を 5 つの属性にわたる単純な例示的な評価に変換したものです。これは、外部標準に対する正確な数値ベンチマークを表すのではなく、設計の選択がその利点を集中させる場所についての定性的な感覚を与えることを目的としています。チャートの各軸は、上記の製品特性のセクションですでに説明したエンジニアリング機能の 1 つに対応しています。チャートを中心から外側に向かって読むと、端に近い点ほど、特定のデザイン属性がより強調されていることを示します。

運転安全軸に沿って、浅基礎トラックダンパはチャートの外縁に向かって配置されています。これは、自動保持輪固定装置により、オペレータが粉塵の多い荷降ろしゾーンで積載車両に近づく必要がなくなるためです。シリンダーの耐用年数軸は、同期安定システムと輸入シリンダーとポンプの使用の組み合わせを反映しており、どちらも油圧コンポーネントの耐用年数の延長に貢献するとされています。自動化レベルの軸は無人制御機能を反映しており、これによりトラックの運転手はサイクルごとに専任のオペレーターが立ち会わなくても機器を直接操作できます。振動制御軸は、昇降中にプラットフォームを水平に保つ同期安定システムの役割を反映しており、シリンダーと支持構造に伝わる機械的衝撃を軽減します。メンテナンスの簡素化の軸は、基礎が浅いため地表の下に露出する可動部品が少ないことと、通常の運転サイクル中の手動介入を減らすという全体的な設計哲学の組み合わせを反映しています。ピット自体は浅いため、基礎エリアの定期的な検査とメンテナンスは、技術者が構造要素を検査するために狭い空間に降りる必要がある深いピットの設置よりも一般にアクセスしやすくなっています。このレーダー チャートは認定されたテスト結果ではなく、設計の明示された優先事項の定性的な図であることを繰り返す価値があります。特定のトラック ダンパー モデルを評価するプラント エンジニアは、メーカーの技術データシートと、該当する場合は検討中の正確なモデルに関するサードパーティの検査レポートを要求する必要があります。複数のサプライヤーを比較する読者は、このタイプのチャートを、それ自体で調達を決定するための最終的な基礎としてではなく、詳細な技術的な質問をするための出発点として扱う必要があります。

土木建設コスト削減の概要

土木工事コストは、浅基礎のトラック ダンプについて議論するときに最も頻繁に引用される単一の数字であるため、議論全体を 1 つのビジュアルに要約する専用のゲージ形式でもう一度提示することは有益です。以下のゲージは、従来の深穴設置と比較した浅基礎設計の報告されたコスト削減実績を示し、メーカーが参照した最大値のパーセンテージとして表されます。この表は、記事の前半で説明した完全なコストの内訳を読まずに見出し番号を知りたい読者のためのクイックリファレンス概要として機能することを目的としています。ニードルの位置は、プロジェクトの条件に応じて、メーカーが宣言した約 60 ～ 70 パーセントの削減範囲に直接対応します。

の needle in this gauge chart points close to the upper portion of the scale, illustrating that the manufacturer's reported reduction of up to 70 percent represents a substantial share of the theoretical maximum on this illustrative 0 to 100 percent scale. This single figure summarizes everything discussed in the earlier sections of this article: less excavation depth translates into less concrete, less shoring, less dewatering, and a shorter overall construction schedule before the truck dumper can be commissioned. For budget planning purposes, procurement teams can use this figure as a starting reference point when comparing quotations for civil works between a conventional deep-pit truck dumper and a shallow foundation truck dumper on the same site. It is important to note that the exact percentage achieved on any individual project depends on local soil conditions, the depth of the water table, the specific model and capacity selected, and the civil contractor's own pricing, so the 60 to 70 percent range should be treated as a representative figure rather than a guaranteed outcome for every installation. Even accounting for this variability, the direction of the saving is consistent across projects, since the underlying engineering principle, limiting pit depth to platform thickness, applies regardless of site-specific conditions. Facilities considering a new truck unloading station, or looking to replace an aging deep-pit dumper, may find that the shallow foundation approach shortens the time between project approval and commissioning, since civil works are typically the longest lead-time item in this type of installation. For multinational operators managing several plants across different regions, standardizing on a shallow foundation truck-dumper design can also simplify civil engineering specifications across sites with varying soil and groundwater conditions, since the foundation requirement is less sensitive to those variables than a deep-pit design would be.

浅い基礎トラック ダンプを使用する一般的な業界

浅い基礎構成を含むトラック ダンプ装置は、トラック、トレーラー、コンテナを迅速かつ安全に降ろす必要がある幅広いバルクマテリアルハンドリング業界で使用されています。以下の表は、このタイプの装置が一般的に適用される分野の一部と、それぞれのケースで通常扱われる材料の一般的なタイプをまとめたものです。

これらの業界によって荷降ろしのニーズが異なるため、トラック ダンプは、サイド ダンパ、自動車荷積み装置、コンテナ フリッパーなどの他の自動荷積みおよび荷降ろし装置と並行して指定されることが多く、これにより、1 つのサイトで同じ荷降ろしステーションを通じて複数の車両およびコンテナ タイプを処理できます。

浅い基礎トラックのダンパーメーカーの選択

浅い基礎プロジェクトでトラック ダンパーのメーカーや卸売業者を評価する場合、購入者は通常、主要なコスト削減だけではなく、調達を決定する前にいくつかの追加要素を検討します。次のリストは、自動積み下ろし装置のサプライヤーを比較する際に、調達チームとエンジニアリング チームが一般的に評価する主要なポイントをまとめたものです。

1. サプライヤーが一般的なマーケティング寸法だけではなく、プロジェクト固有の構造および基礎図面を提供できるかどうか。
2. の brand and specification of the hydraulic cylinders and pumps used in the system, since these components directly affect long-term reliability.
3. 保持輪固定装置と制御システムが、購入者の人員配置モデルに適した無人操作または遠隔操作をサポートしているかどうか。
4. の manufacturer's track record and experience across the buyer's specific industry, whether that is steel, chemical, cement, coal, grain or food processing.
5. メーカーの母国以外のバイヤー向けの輸出経験とアフターサポート機能。

トラック ダンプのサプライヤーまたは卸売業者の最終リストとこのチェックリストを検討することは、最終的に選択された機器が現場の土木工学上の制約とプラントの日常の運用要件の両方に適合していることを確認するのに役立ちます。

江蘇正定智能設備有限公司について

江蘇正定智能設備有限公司は、主にインテリジェント物流機器の研究開発と製造に従事する国家ハイテク企業です。同社は、さまざまな業界の顧客に車やコンテナの自動積み下ろしのための体系的なソリューションを提供しています。リアダンパー、サイドダンパー、車両積載装置、コンテナフリッパーなどの各種自動積卸し装置を心を込めてユーザーに提供しており、中国では自動車やコンテナの自動積卸し装置が比較的充実している企業の一つです。

の company's products are widely used in the steel, chemical, cement, coal, grain, oil and food industries, and are exported to Japan, Brazil, Egypt, Pakistan, India, the Middle East and Southeast Asian countries. The annual sales volume and technical performance of its automatic loading and unloading equipment for cars are in a leading position in China, and typical international users include Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group and Saint-Gobain Group.

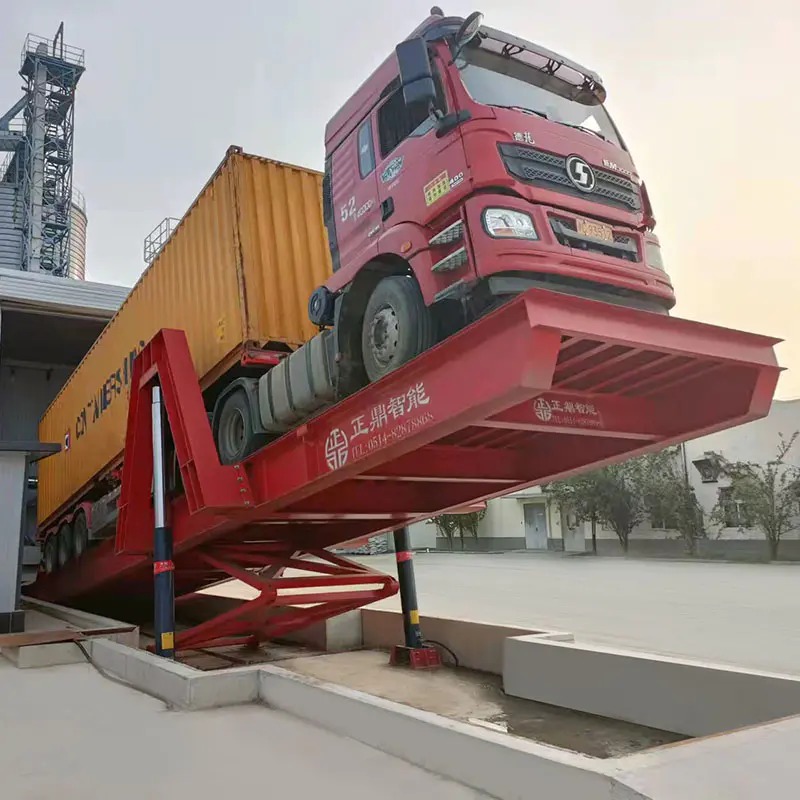

の image above shows a shallow foundation truck dumper lifting a loaded truck and container trailer during an unloading cycle, illustrating how the platform rises above grade while the supporting foundation beneath it remains shallow, consistent with the platform-thickness design principle described throughout this article.
